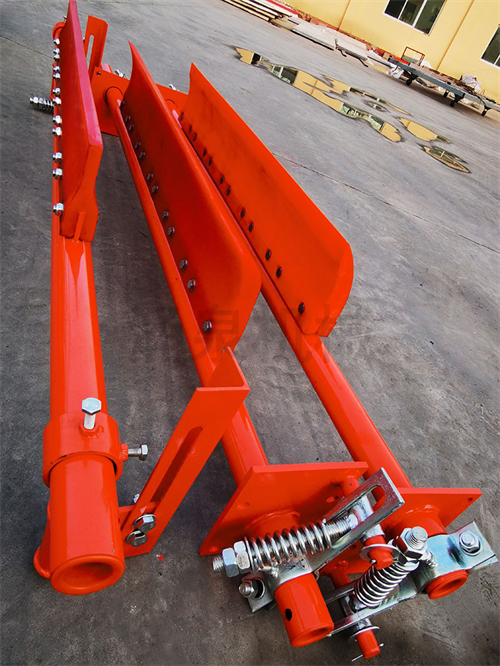

Conveyor sabuk pembersih jalur ganda anti-lengan adalah jenis pembersih baru, yang memiliki karakteristik kinerja yang stabil, efek pembersihan yang baik, dan pembongkaran dan perakitan yang mudah.
Conveyor Cleaner mencakup blok katrol tetap, tali kawat, batang penghubung, rakitan pengikis karet, penyeimbang, bantalan geser split, rakitan pengikis logam dan komponen lainnya, dan berikut ini merupakan pengantar singkat untuk setiap komponen dan fungsinya.
1. Sabuk Konveyor
Sabuk conveyor adalah bagian penting dari konveyor, biaya sabuk konveyor di konveyor menyumbang 30% ~ 50% dari biaya seluruh peralatan, dan beberapa kondisi kerja tertentu mengharuskan sabuk konveyor untuk memiliki karakteristik ketahanan aus, hambatan panas, tahan api, resistansi oli dan resistansi ozon. Selama pengoperasian konveyor, beban pada sabuk konveyor sangat kompleks, dan tunduk pada tegangan lentur melalui roller dan roller selain tegangan tarik longitudinal. Sebagian besar kerusakan sabuk bermanifestasi sebagai keausan di permukaan dan tepi kerja, gangguan, merobek, dan mengelupas yang disebabkan oleh dampak bahan besar dan tajam. Dalam desain pembersih, perlu untuk memilih bahan blok pembersih yang sesuai untuk menghindari kerusakan pada sabuk konveyor sebanyak mungkin. Sabuk pengantara tidak dijelaskan secara rinci sebagai bagian mereka.
2. Gulung sederhana
Roller Group adalah komponen penting dari sabuk konveyor, dan menurut peran yang dimainkan dalam konveyor, roller dapat dibagi menjadi dua kategori: roller transmisi dan rol pembalik. Fungsi drum drive adalah untuk mentransfer torsi yang disediakan oleh drive ke sabuk konveyor.
Pembalikan penyederhanaan roller mencakup arah sabuk konveyor di ujung konveyor, bimbingan meningkatkan sudut pembungkus katrol transmisi, dan bimbingan perangkat tensioning. Dalam desain pembersih, itu untuk roller drive head dari konveyor sabuk tugas berat, dan ukuran gulungan menentukan lebar sabuk konveyor dan lebar pembersih, yang memiliki peran pemandu tertentu dalam desain pembersih. Drum ini juga tidak dijelaskan secara rinci sebagai bagian yang lebih bersih.
3. Blok katrol tetap
Kelompok katrol tetap terdiri dari tiga katrol, yang pertama memainkan peran pembalikan, dan katrol kedua dan ketiga memainkan peran menyesuaikan jarak sehingga penyeimbang dapat ditempatkan dalam posisi yang wajar.
4. Tali kawat
Tali kawat adalah elemen penting yang menghubungkan penyeimbang dan batang penghubung.
5. Batang penghubung
Batang penghubung adalah elemen penting yang menghubungkan tali kawat, pengikis karet dan pengikis logam, yang berperan dalam menghubungkan bagian atas dan bawah.
6. Rakitan Scraper Karet
Rakitan pengikis karet terdiri dari empat pencakar karet dengan spesifikasi yang sama, poros pengikis karet, kursi pengikis, baut pemasangan kursi scraper dan poros pengikis, baut pemasangan pengikis karet dan kursi scraper, iga scraper karet, dan mur pengikis karet. Rakitan scraper karet adalah komponen penting dari keseluruhan pembersih.
7. Counterweight
Gaya penekan dari pengikis karet disediakan oleh dua set penyeimbang, masing -masing terdiri dari empat potong besi cor dengan berat tunggal sepuluh kg dan dua potong besi cor dengan berat tunggal lima kg.
8. Bantalan geser terpisah
Bantalan geser split lebih mudah dipasang daripada bantalan rolling, yang membawa kenyamanan pada proses perakitan pembersih, dan memiliki kekuatan besar, dan bagian kerjanya tidak akan sering bergerak pada sudut besar, dan lebih nyaman untuk mengisi pelumas.
9. Rakitan pengikis logam
Rakitan pengikis logam terdiri dari sepotong baja tahan aus yang terbuat dari M13, dudukan pengikis logam, poros pengikis logam, batang kompresi, pegas kompresi, poros pegas kompresi, baut pemasangan untuk kursi scraper dan poros scraper, dan sekrup yang ditetapkan untuk batang kompresi dan poros pengikis logam.
