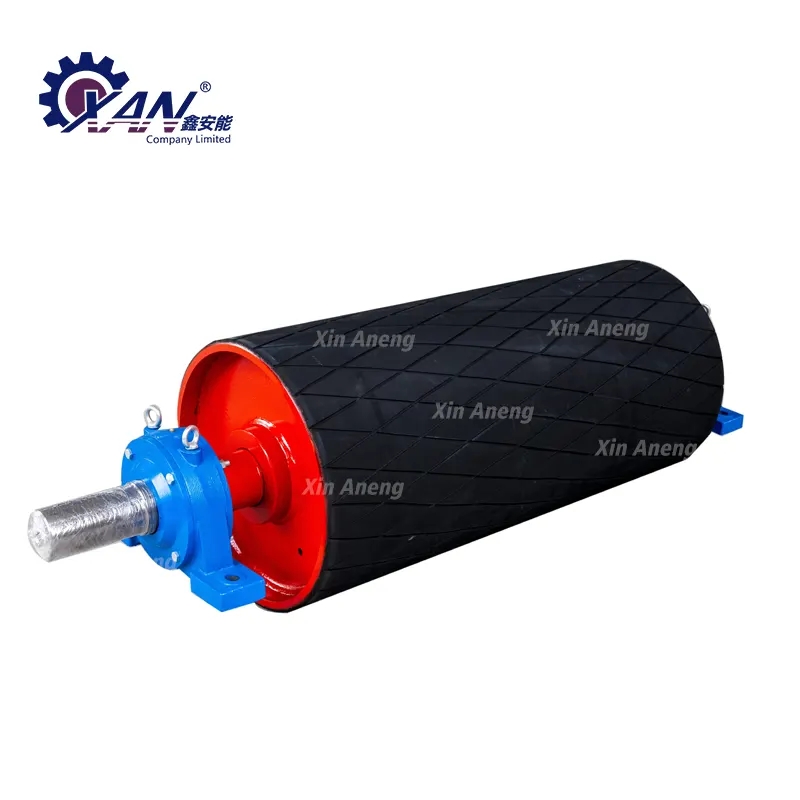

Mengemudi katrol

Xan menjamin garansi minimum 5 tahun pada semua katrol drive standar. Metode pembentukan lapisan karet permukaan adalah penutup karet vulkanisir. Ketebalan lapisan karet permukaan katrol penggerak tidak boleh kurang dari 16mm, dan kekerasan lapisan karet permukaan rol penggerak tidak boleh lebih rendah dari 70 pantai A.

mengirimkan permintaan Unduh PDF

Deskripsi Produk

Teknologi Pemrosesan dan Manufaktur dan Bahan Pulley Drive Xin Aneng

1. Silinder dilas oleh pengelasan pelindung gas karbon dioksida dan pengelasan busur terendam, dan seluruh tubuh dianil untuk menghilangkan stres. Membuat lubang dalam untuk memastikan hubungan antara roda rumah dan poros.

2. Poros katrol drive Xin Aneng terbuat dari baja 45 berkualitas tinggi, yang terbalik dan cacat ultrasonik diuji, kemudian padam dan marah, dan kemudian berbalik dan ditumbuk.

3. Untuk memastikan kualitas drum, semua drum harus sepenuhnya diperiksa, dan kualitas setiap lasan drum harus diperiksa oleh UT dan diarsipkan. Lasan di bagian bawah perlu diperiksa dengan mewarnai. Jika ada cacat, mereka harus dihilangkan tepat waktu dengan cairan busur karbon dan kemudian dilas ulang.

4. Untuk memastikan kelancaran operasi, drum juga telah dimasukkan melalui dudukan uji keseimbangan statis, dan uji keseimbangan statis telah dilakukan sesuai dengan persyaratan standar. Eksperimen keseimbangan statis dilakukan sesuai dengan level G40.

5. Perusahaan kami menggunakan detektor cacat ultrasonik untuk melakukan deteksi cacat pada katrol drive Xin Aneng.

Karet Casting Pulley

1. Permukaan semua katrol drive terbuat dari karet cor prismatik. Lapisan karet permukaan dibentuk oleh penutup karet vulkanisir. Ketebalan lapisan karet permukaan tidak kurang dari 14mm, dan kekerasan lapisan karet permukaan tidak kurang dari pantai 70 derajat.

2. Permukaan katrol penggerak halus dan tidak ditutupi dengan lem.

3. Lapisan perekat dijamin bebas dari cacat seperti delaminasi dan lepuh. Sifat fisik dan mekanik dari lem atas dan lem bawah memenuhi peraturan yang relevan di GB10595-2017.

Setelah drum dirakit, toleransi runout radial dari lingkaran luar harus memenuhi persyaratan dalam tabel di bawah ini.

Unit ： mm

Katleyd		200 ～ 800	1000 ～ 1600	1800
Toleransi Runout Circular Radial	Katrol katrol non-lag	0.6	1.0	1.5
Toleransi Runout Circular Radial	Katrol yang tertinggal	1.1	1.5	2.0

Bantalan katrol adalah bantalan FAG atau SKF.

Parameter teknis utama dari runout drum-radial lingkaran luar drum

Katrol Tekuk Ekor

φ≤800mm≤1.05mm

Φ ＞ 800mm≤1.40mm

Mengemudi katrol

φ≤800mm≤1.05mm

Φ ＞ 800mm≤1.40mm

Spesifikasi Pulley Mengendarai

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	B1	ds	Sumbu bergulir 承	Gulungan mengkilap 筒	Menggulung karet 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Pabrik kami:

Perusahaan kami memiliki sistem jaminan kualitas yang komprehensif. Sebelum produksi dimulai, kami akan mengirimkan rencana jaminan kualitas yang komprehensif untuk proyek ini. Rencana ini mencakup prosedur jaminan kualitas, metode organisasi, kualifikasi personel yang terlibat, dan kontrol untuk semua kegiatan yang mempengaruhi kualitas proyek seperti desain, pengadaan, manufaktur, transportasi, instalasi, commissioning, dan pemeliharaan. Kami memiliki personel khusus yang bertanggung jawab atas kegiatan jaminan kualitas.

Rencana jaminan kualitas kami terutama mendefinisikan poin -poin berikut:

1. menginspeksi dan mengontrol peralatan;

2. Kontrol peralatan atau bahan yang dibeli;

3. Kontrol Bahan;

4. Kontrol proses khusus;

5. Pengawasan Konstruksi di Situs;

6. Poin dan jadwal saksi berkualitas.
